技術洞察 | 如何在英飛凌 AURIX? TC3xx 系列單片機上移植 FreeRTOS 實時操作系統

本文作者

Di Wang

英飛凌科技大中華區 CAE 客戶支持工程師

最近在 新聞 中，大家了解到英飛凌為其 AURIX? TC3x 微控制器（MCU）添加了對FreeRTOS的支持。借助實時操作系統（FreeRTOS），功能強大的微控制器 AURIX? TC3xx MCU 能夠高效管理硬件和軟件資源，確保任務的及時和可靠執行。FreeRTOS作為硬件和應用軟件之間的中介，使開發者能夠專注于應用代碼，無需處理硬件的復雜性，從而實現應用代碼的可移植性和可重用性，并縮短上市時間。

本文介紹了在 AURIX? TC3xx 單片機上移植 FreeRTOS 實時操作系統的操作步驟，讀者可以使用 Triboard 開發板和免費的 ADS 開發平臺，快速移植 FreeRTOS 到自己使用的 TC3xx MCU上，創建任務并實現 LED 的閃燈演示。

1、前言

FreeRTOS是一款廣泛使用的開源實時操作系統（RTOS），具有輕量級、模塊化和易用的特點，適用于資源受限的嵌入式系統開發。 它支持多任務調度、任務間通信和同步，并提供豐富的中間件支持，便于開發者快速構建高效、可靠的應用程序。

英飛凌的AURIX? TC3x MCU采用符合ASIL-D/SIL-3標準的設計，滿足汽車和工業市場的嚴格要求。它基于高性能的TriCore?架構，具備實時能力、先進的功能安全特性和功能可靠性， 是安全關鍵應用的理想選擇 。FreeRTOS的可用性使客戶能夠在成熟且功能豐富的開源環境中快速構建應用程序。將FreeRTOS集成到AURIX? TC3x MCU中，不僅能夠助力汽車和工業市場的廣大客戶快速進行功能評估，而且為在非AUTOSAR項目中快速遷移應用代碼提供了可能。

2、參考鏈接

參考鏈接一

參考鏈接二

參考鏈接三

3、準備 ADS 開發環境

ADS (AURIX? Development Studio)是英飛凌推出的一個免費的集成開發環境，內嵌 Tasking 編譯器的免費版本，并集成大量AURIX? TC3xx 微控制器的例子工程。用戶可以快速上手，通過導入不同模塊的例子工程，編譯并下載到開發板中，進行功能評估和開發。( 下載鏈接 )

如圖所示：

4

準備 Triboard 開發板

ADS 開發環境支持各種 AURIX? TC3xx MCU的開發板，比如Lite Kit、ShieldBuddy、TFT Kit或Triboard。本文基于 TC399 Triboard ，其板載有8個 LED 供測試使用，本文代碼使用 P33.4和 P33.5引腳來控制最左側的LED1和LED2，實現閃爍演示。在下載程序之前，請使用電源線給 Triboard供電，并使用mini USB線連接開發板到PC機，在 PC 機上開啟 ADS 集成開發環境。

如圖所示：

5

打開一個例子工程

安裝完成之后，用戶可打開 ADS平臺，在 File 菜單中選擇 Import 導入，之后在例子工程的代碼庫中找到名為 STM_Interrupt_1 的例子工程，點擊 Finish 完成，即可導入第一個例子工程。 （注：TC397的工程可以使用在TC399的開發板上）。

如圖所示：

打開工程后，可以在工程上點擊右鍵，選擇 Set Active Project，之后點擊 Build Project 進行編譯。編譯之后，點擊 Debug菜單進行下載調試。如果在Debug Configurations中沒有合適的配置，請首先創建一個配置（使用默認配置在TASKING C/C++ Debugger中創建即可）。這里注意，編譯前需修改 STM_Interrupt.c 文件中的 LED 引腳為 P33.4，以適配 TC399 Triboard 的 LED1 引腳。下載后，點擊Resume運行，可以看到開發板上最左側的LED燈會閃爍。這個工程是我們進行 FreeRTOS 移植的基礎。

6

移植過程

在準備好了ADS開發環境、Triboard開發板，并下載成功 STM_Interrupt_1 例子工程后，即可開始我們的移植過程。

第一步：下載 FreeRTOS 版本 10.5.1 并解壓縮

用戶可以從 FreeRTOS 的官方網站獲取源碼，將解壓后的 FreeRTOS 文件夾復制到 STM_INTERRUPT_1 例子工程的 OS/FreeRTOS/ 路徑下。( 下載鏈接 )

第二步：整理 Portable 文件夾

打開 FreeRTOS/Portable/ 目錄，刪除所有文件夾，僅保留 MemMang 和 Tasking 文件夾。

第三步：port.c 和 portmacro.h

在 Tasking 文件夾中移除 ARM_CM4F 文件夾，創建一個名為 TC3 的新文件夾，該文件夾將包含兩個文件：port.c 和 portmacro.h。( 下載鏈接 )

第四步：FreeRTOSConfig.h

將 FreeRTOSConfig.h 文件復制到 STM_INTERRUPT_1 例子工程的 Configurations/ 路徑下。( 下載鏈接 )

第五步：修改 Ifx_Cfg.h

參考后面鏈接中的 Ifx_Cfg.h 文件，修改例子工程中的 Configurations/Ifx_Cfg.h 文件。( 下載鏈接 )

第六步：排除不必要的文件

打開 OS/FreeRTOS/portable/MemMang/ 目錄，右鍵點擊 heap_2.c 到 heap_5.c，選擇 Resource Configuration，然后選擇 Exclude from Build。這確保在構建過程中僅使用 heap_1.c

第七步：修改 Cpu0_Main.c 、 STM_Interrupt.c 和 STM_Interrupt.h

讀者可以下載3個源文件并覆蓋例子工程中的相應文件。( 下載鏈接 )

講解：

• 在 Cpu0_Main.c 中，主要創建了2個任務 task_app_led1 和 task_app_led2，并啟動操作系統的調度器，代碼如下：

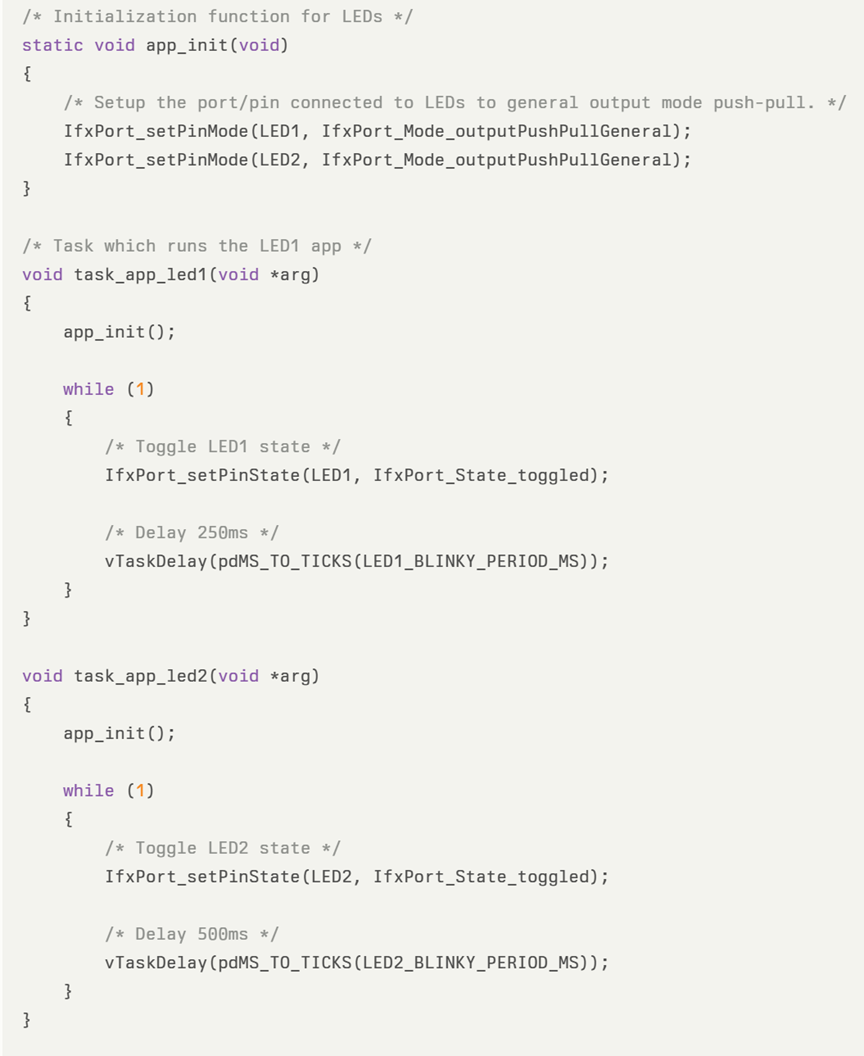

• 在 STM_Interrupt.c 中，對LED1和LED2引腳進行初始化，設置為輸出模式，并給出了2個任務的具體實現，主要是定時翻轉 LED1 和 LED2的引腳，代碼如下：

• 在 STM_Interrupt.h中，對兩個任務函數的原型給出了聲明。




第八步：重新編譯工程并下載

右鍵點擊工程，選擇「Clean Project」清除編譯文件，之后重新「Build Project」，并在 Debug 菜單中點擊 Debug，之后生成的程序會下載到 TC399 Triboard 開發板中并進入調試界面，在調試界面點擊 「Resume」運行，觀察開發板上的 LED1（P33.4）和 LED2（P33.5），它們將分別以 500ms 和 1000ms 的周期閃爍。
