實驗3:3變量表決器

發布人:xiaxue 時間:2023-10-07 來源:工程師 發布文章
實驗?zāi)康?div>
  • (1)熟悉和掌握FPGA開發流程和Lattice Diamond軟件使用方法;
  • (2)通過實驗理解基本邏輯門電路;
  • (3)學習用Verilog HDL數據流級描述基本門電路。
實驗任務

設計一個3變量的多數表決電路(當3個輸入端中有2個及以上輸入1時,輸出端才為“1”),然后在實驗板上實現自己設計的邏輯電路,并驗證是否正確。

實驗原理

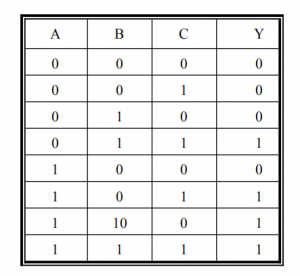

3變量的多數表決器,即當三個人中有兩個及以上投票的,則通過。定義三個變量A、B、C及投票結果Y,可以得到如下1-3所示的真值表。將Y和A、B、C的關系寫成邏輯表達式則得到:

Y=A’BC+AB’C+ABC’+ABC=AB+BC+AC


邏輯電路

Verilog HDL建模描述

3變量表決器程序清單voter3.v

   module voter3    (
      input wire a,           //3個輸入變量a、b、c
      input wire b,
      input wire c,
      output wire led         //顯示表決結果led
    );
     assign 	led = (a&b)|(b&c)|(a&c);   //根據邏輯表達式得到表決結果
  endmodule
實驗步驟
  1. 打開Lattice Diamond,建立工程。
  2. 新建Verilog HDL設計文件,并鍵入設計代碼。
  3. 綜合并分配管腳,將輸入信號a、b、c分配至撥碼開關,將輸出信號led分配至板卡上的LED。a/M7,b/M8,c/M9,led/N13
  4. 構建并輸出編程文件,燒寫至FPGA的Flash之中。
  5. 按下對應按鍵/撥動撥碼開關,觀察輸出結果。
