用大白話講一講SATA、M2這一堆硬盤接口知識

為國家信息安全計

相信你們對各類硬盤接口的類型、總線、協議等的區分非常頭疼，各種專業人士寫的文字蠻多的，但看完依舊覺得腦細胞不夠死的，還是迷迷糊糊。

整理了一下臺式機和筆記本相關的硬盤知識，這里不羅列服務器相關的內容，只討論常見的臺式機和筆記本電腦。

一、協議、總線和接口的關系圖

二、這些接口的硬盤長什么樣？

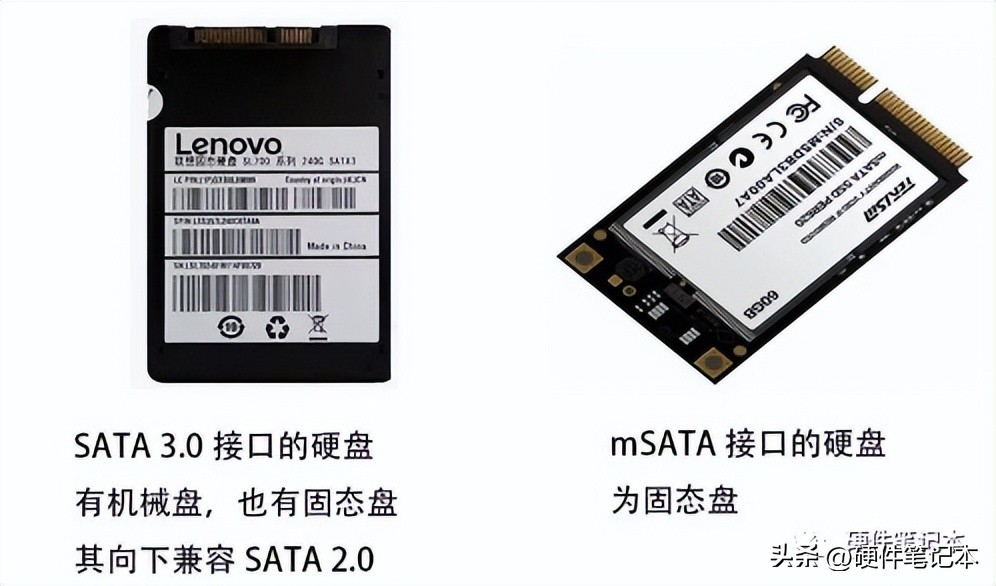

①SATA和mSATA的硬盤

SATA盤有機械盤和固態盤，均為2.5寸，現有SATA3.0為主流，SATA2.0和1.0已經淘汰。mSATA就是mini SATA，只是體積變小了很多。

②M.2的B Key（NGFF）與M.2的M Key（NVMe）的硬盤

M.2固態盤的接口類型，市面能見的為3種：

若是走SATA總線的NGFF，接口以B Key形式呈現，當然由于單純B Key市面不多，因此M&B Key為現有主流；

若是走PCIe總線的NVMe，接口以M Key形式，當然M&B Key也行。

M.2固態盤寬度均為22mm，但有3種長度，分別為：42mm、60mm、80mm

③PCIe的硬盤

PCIe屬于臺式機的接口，根據總線位寬的不同，分 x1、x4、x8、x16幾種。而PCIe有1.0、2.0、3.0、4.0、5.0幾個版本，不同版本傳輸速度不同。

三、這些接口的速度如何？

SATA 2.0機械盤：傳輸速度3G/S；

SATA 3.0以及mSATA固態盤：傳輸速度6G/S；

M.2的B Key（NGFF）固態盤：傳輸速度6G/S；

M.2的M Key（NVMe）固態盤：傳輸速度 32G/S；

PCIe的最繁瑣，見下表：

以上都是理論速度，你只需要看誰比較快比較牛叉即可。

四、這些接口的相互轉接情況

上述各個接口，有小部分可以通過“轉接卡”“轉接板”來轉接，但大多是高性能的轉接低性能的，新的可以轉接老的。

M.2的B Key（NGFF）接口可以轉接為SATA 3.0;

M.2的B Key（NGFF）接口可以轉接為PCIe，且可以相互轉接；

M.2的M Key（NVMe）接口可以轉接為PCIe，且可以相互轉接；

四、這些接口只能安裝硬盤嗎？

也不一定。

SATA3.0和mSATA是只接硬盤；

M.2的B Key（NGFF）可以接硬盤，也可以接無線網卡（骨灰級筆記本網卡用mini PCIe，不在討論范圍）；

五、這些接口的硬盤可以用作移動硬盤嗎？

可以，有一種產品叫“硬盤盒”，可以實現筆記本/臺式機硬盤變?yōu)橐苿?dòng)硬盤的需求，其本質是不同接口轉為USB3.0或者3.1。

例如老式SATA3.0的機械盤、M.2的B Key（NGFF）固態盤、M.2的M Key（NVMe）固態盤都可以做成移動硬盤，尤其是有兩種，體積比優盤大不了多少，速度卻是巨快無比的。

需要注意，這類硬盤盒帶的那根線，一頭是typeC，一頭是USB，和手機數據線很像，但短不少。親測手機數據線可以用在硬盤盒上，但是，穩定性和速度堪憂，還是不要這樣用，數據無價。

另外，M.2的M Key（NVMe）固態盤的硬盤盒價格巨貴，是M.2的B Key（NGFF）的3倍不止。

最重要的一點：硬盤盒散熱不佳，插10分鐘就燙手。而不帶盒子的單個轉接板情況會好很多，但是不能裝兜里攜帶。各有優劣吧！
