屏幕保護系統設計

• 任務：基于 STEP-MAX10M08核心板 和 STEP BaseBoard V3.0底板 完成屏幕保護系統設計并觀察調試結果
• 要求：通過底板上的VGA接口驅動液晶顯示器在800×600@60Hz的模式下顯示，實現經典屏幕保護的界面效果，讓小腳丫Logo不斷反彈移動。
• 解析：將小腳丫Logo取模得到128×128像素的圖片數據，通過FPGA編程驅動VGA液晶顯示器，實現現經典屏幕保護的界面效果。

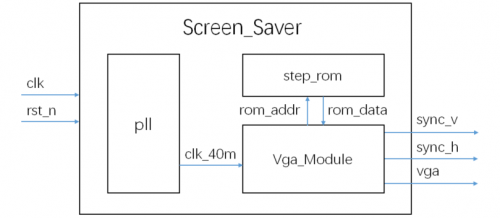

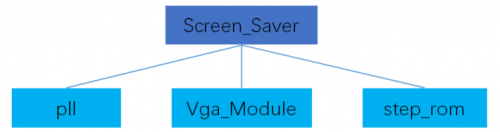

根據前面的實驗解析我們可以得知，該設計總體可以拆分成如下功能模塊實現，

• pll：pll IP核模塊例化，倍頻產生40MHz VGA主頻時鐘
• VgaModule：VGA接口驅動模塊，屏保顯示控制 * steprom：圖片取模數據存儲器

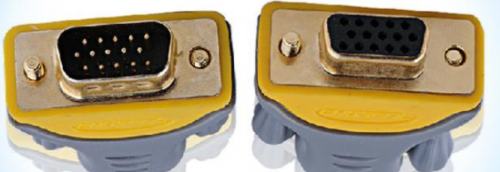

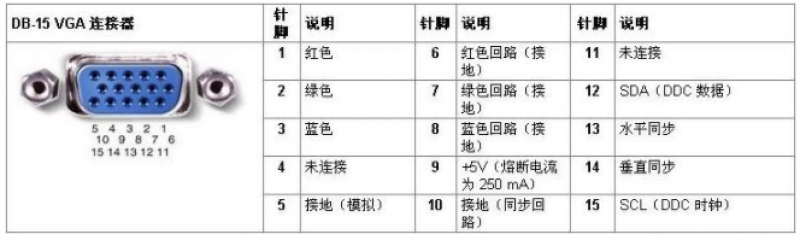

VGA(Video Graphics Array)是IBM在1987年隨PS/2機一起推出的一種視頻傳輸標準，具有分辨率高、顯示速率快、顏色豐富等優點，在彩色顯示器領域得到了廣泛的應用，VGA接口定義如下：

VGA接口定義如下：

一個標準的VGA接口硬件連接應該有以下端口：

• 紅綠藍三色信號（RGB）
• 行場同步信號（HSVS）

其中三色信號（RGB）都是模擬信號，行場同步信號（HSVS）都是數字信號。

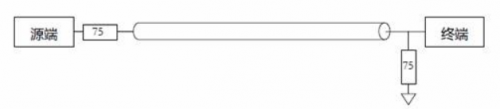

對于VGA的接口模擬電壓（RGB），為0~0.714V范圍峰峰值，0代表無色，0.714代表滿色，一些非標準的顯示器使用的是1Vpp的滿色電平。三基色信號源端和終端匹配電阻均為75歐姆，如下圖所示：

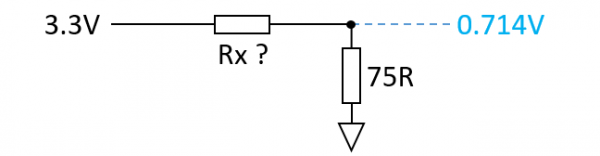

FPGA為數字邏輯器件，想要得到0~0.714V范圍電壓主要有兩種方法，DAC轉換方式和電阻分壓方式，我們的擴展板卡上就是采用的電阻分壓的方式，因VGA顯示器端有75歐的下拉電阻，為了得到0.714V的電壓我們給RGB信號線上串入270歐姆的電阻，3.3V*75/(270+75)=0.717V。如下圖所示：

當FPGA驅動輸出高電平（3.3V）時，模擬分壓為0.714V，為滿色，當FPGA驅動輸出低電平（0V）時，模擬分壓為0V，為無色，這樣RGB三基色都對應兩種狀態輸出，共有2^3=8種顏色輸出。

VGA 接口時序是對其實現驅動與控制的關鍵所在，也是難點所在。難不光難在時序的產生，更多的是在于處理速度上的問題。VGA掃描顯示其實就是兩條線，一個是行掃描，一個是場掃描，在行有效和場有效的時候把數據發送給VGA即可顯示了。顯示標準就是行分辨率x列分辨率@60hz即一秒屏幕刷新60次，以800×600@60Hz模式為例，即行為800個像素，場為600個像素。

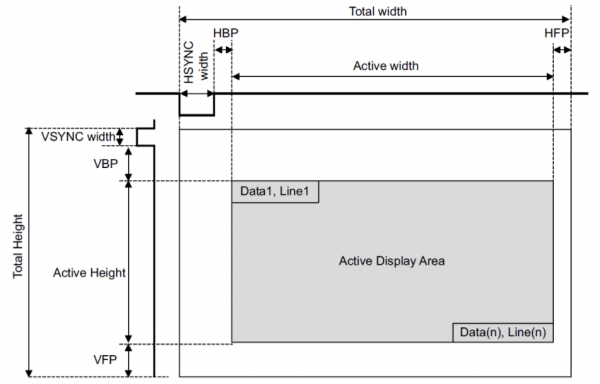

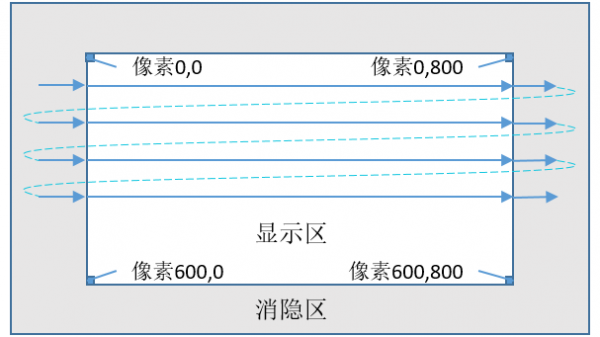

顯示器掃描一般采用逐行掃描的方式實現：逐行掃描是掃描從屏幕左上角一點開始，從左像右逐點掃描，每掃描完一行,電子束回到屏幕的左邊下一行的起始位置，在這期間，CRT對電子束進行消隱，行與行之間的返回過程稱為水平消隱，也稱行消隱（HBlank)，每行結束時，用行同步信號進行同步；當掃描完所有的行，形成一幀，掃描點掃描完一幀后，要從圖像的右下角返回到圖像的左上角，開始新一幀的掃描，這一時間間隔，叫做垂直消隱，也稱場消隱（VBlank），用場同步信號進行場同步。

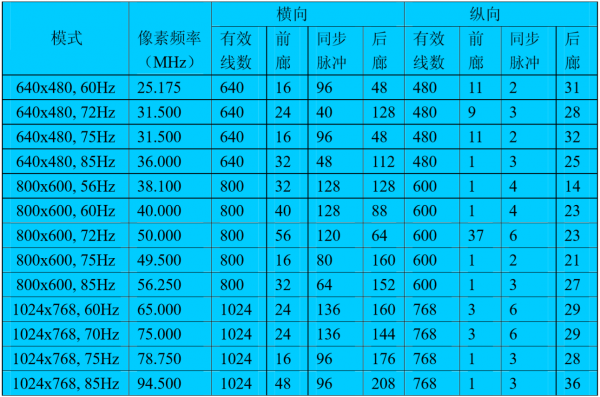

VGA顯示常用模式列舉如下：

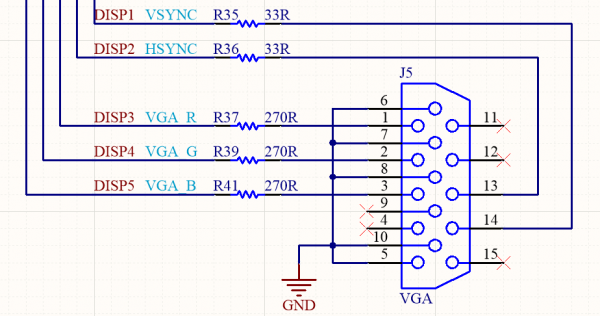

以下是STEP BaseBoard V3.0底板上的VGA模塊電路，其電路圖如下：

底板上的VGA顯示電路與1.8寸串行彩色液晶屏電路復用部分FPGA管腳，兩者不能同時使用，當使用VGA接口模塊電路時，F(xiàn)PGA直接驅動VGA接口完成VGA液晶顯示器控制即可。VGA硬件采用電阻分壓方式連接，每個基色智能顯示無色或滿色，所以顯示效果最多有2^3=8種顏色顯示（包含黑色）。

端口列表中三基色控制管腳定義為vga[2:0]，高位到低位依次接紅綠藍，那么8中顏色對應的數據如下：

output reg [2:0] vga;    // vga,MSB~LSB = {R,G,B}
localparam  RED = 3'b100, GREEN = 3'b010, BLUE = 3'b001;
localparam  YELLOW = 3'b110, CYAN = 3'b011, PURPLE = 3'b101;
localparam  WHITE = 3'b111, BLACK = 3'b000;

本實驗使用800×600@60Hz的VGA顯示模式，首先將該VGA顯示模式下的參數定義，在40MHz的主頻下，參數如下：

將參數定義，更改VGA顯示模式時，只需要更改下面參數，參數定義如下：

//-- Horizonal timing information
`define HSYNC_A   16'd128   // 128
`define HSYNC_B   16'd216   // 128 + 88
`define HSYNC_C   16'd1016  // 128 + 88 + 800
`define HSYNC_D   16'd1056  // 128 + 88 + 800 + 40
//-- Vertical  timing information
`define VSYNC_O   16'd4     // 4
`define VSYNC_P   16'd27    // 4 + 23
`define VSYNC_Q   16'd627   // 4 + 23 + 600
`define VSYNC_R   16'd628   // 4 + 23 + 600 + 1

根據VGA掃描的時序，在40MHz主頻時鐘下，每一行需要1056個主頻時鐘周期的時間，而每一幀需要628行掃描時間，我們定義兩個計數器，分別對主頻時鐘和行掃描進行計數，程序?qū)崿F(xiàn)如下：

reg [15:0] x_cnt,y_cnt;
always @ (posedge clk or negedge rst_n)  // Count for HSYNC
    if(!rst_n) x_cnt <= 16'd1;
    else if(x_cnt == `HSYNC_D) x_cnt <= 16'd1;else x_cnt <= x_cnt + 1'b1;
    always @ (posedge clk or negedge rst_n) // Count for VSYNC
    if(!rst_n) y_cnt <= 16'd1;
    else if(x_cnt == `HSYNC_D) begin
        if(y_cnt == `VSYNC_R) y_cnt <= 16'd1;
        else y_cnt <= y_cnt + 1'b1;
    end else y_cnt <= y_cnt;

當行計數器xcnt計數到1056且場計數器ycnt計數到628時，就是VGA掃描一幀的時間，行計數和場計數開始的時候?yàn)橥叫盘?，行場同步信號端口輸出，根?jù)時序要求程序?qū)崿F(xiàn)如下：

output  reg         sync_v;     // sync_v
output  reg         sync_h;     // sync_h
always @ (posedge clk or negedge rst_n) // HSYNC signal
    if(!rst_n) sync_h <= 1'b1;
    else if(x_cnt <= `HSYNC_A) sync_h <= 1'b0;
    else sync_h <= 1'b1;
    always @ (posedge clk or negedge rst_n) // VSYNC signal
    if(!rst_n) sync_v <= 1'b1;
    else if(y_cnt <= `VSYNC_O) sync_v <= 1'b0;
    else sync_v <= 1'b1;

行同步和場同步的信號有了，接下來就是三基色數據的控制了，如果整個掃描過程中三基色端口一直輸出紅色數據，那么我們就可以看到整個顯示器顯示紅色，整個掃描過程分為消隱區和顯示區，只有在顯示區的數據才能顯示出來，落在消隱區的顏色數據沒有任何意義，顯示區就是當行場計數器都在對應有效線數的區間。即是說，如果我們讓三基色端口只在行計數器xcnt計數在216~1056之間且場計數器ycnt計數在27~627之間時輸出紅色數據，依然可以看到整個顯示器顯示紅色。

屏幕保護實驗需要小腳丫Logo圖片顯示并反彈移動，圖片顯示在液晶顯示器上我們需要知道圖片所在顯示區的坐標，圖片寬度和高度已知，我們以圖片左上角的像素點作為基點，就可以知道圖片ram數據中每個數據對應的坐標，假設我們知道了圖片基點的坐標為（xset，yset）。圖片的顯示程序?qū)崿F(xiàn)如下：

注：這里講的坐標是是以行計數器xcnt和場計數器ycnt為基準的。

`define P_WIDTH 8'd128  // 圖片像素的水平寬度
`define P_DEPTH 8'd128  // 圖片像素的垂直高度
always @ (posedge clk or negedge rst_n) // rom address
    if(!rst_n) rom_addr <= 1'b0;
    else if((x_cnt>=x_set)&(x_cnt<(x_set+`P_WIDTH))&(y_cnt>=y_set)&(y_cnt<(y_set+`P_DEPTH)))
        rom_addr <= y_cnt - y_set;else rom_addr <= rom_addr;
        always @ (posedge clk or negedge rst_n) // rom data display
    if(!rst_n) vga <= BLACK;
    else if((x_cnt>=x_set)&(x_cnt<(x_set+`P_WIDTH))&(y_cnt>=y_set)&(y_cnt<(y_set+`P_DEPTH)))
        if(rom_data[x_cnt - x_set]) vga <= color;
        else vga <= BLACK;
    else vga <= BLACK;

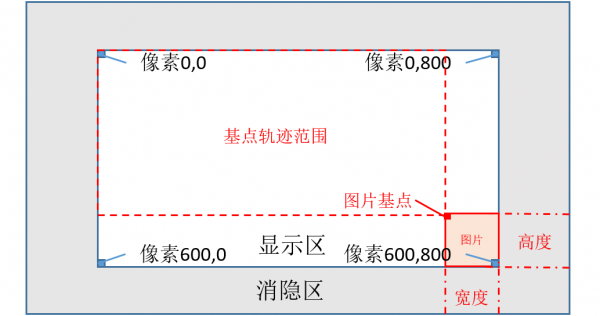

圖片可能顯示在屏幕的任何位置，那么基點（xset，yset）的移動軌跡范圍為上圖中紅色虛線框區域，只要控制基點移動和反彈就可以實現圖片的移動和反彈，這里需要考慮兩個參數：移動速度和反彈方向。

移動速度

移動速度就是基點（xset，yset）變化的速度，我們設置一個計數器延遲來控制基點的變化速度，cnt的計數周期為2^19 * 1000ms / 12000000 = 44ms，基點坐標每秒移動次數為1s / 44ms = 23次，計數程序?qū)崿F(xiàn)如下：

reg         [18:0]  cnt;
always @ (posedge clk or negedge rst_n)  // delay count
    if(!rst_n) cnt <= 1'b0;
    else cnt <= cnt + 1'b1;

反彈方向

屏幕保護圖片碰到顯示器邊沿會反彈，反彈效果同鏡面反射一樣，與邊沿平行方向不變，垂直方向反向，所以行方向和場方向的反彈控制是相互獨立的，實現方法相同，這里我們以行（水平）方向的控制為例，程序?qū)崿F(xiàn)如下：

always @ (posedge clk or negedge rst_n) //水平方向反彈標志
    if(!rst_n) x_flag <= 1'b1;
    else if(x_set == `HSYNC_B) x_flag <= 1'b1;
    else if(x_set == (`HSYNC_C - `P_WIDTH)) x_flag <= 1'b0;
    else x_flag <= x_flag;
    always @ (posedge clk or negedge rst_n) //根據水平方向反彈標志移動基點
    if(!rst_n) x_set <= `HSYNC_B;
    else if(!cnt)  //控制基點行坐標x_set的變化速度
        if(x_flag) x_set <= x_set + 1'b1; //根據水平方向反彈標志移動基點
        else x_set <= x_set - 1'b1;
    else x_set <= x_set;

例化pll IP核得到40MHz時鐘信號，提供給VGA驅動模塊做時鐘信號，例化配置方法在簡易電壓表實驗中有講解，這里不再重復。

屏幕保護圖片數據的ram模塊，提供小腳丫Logo圖片數據，圖片顯示系統實驗中也有相關內容，調整一下圖像分辨率的寬度和高度就可以直接使用。

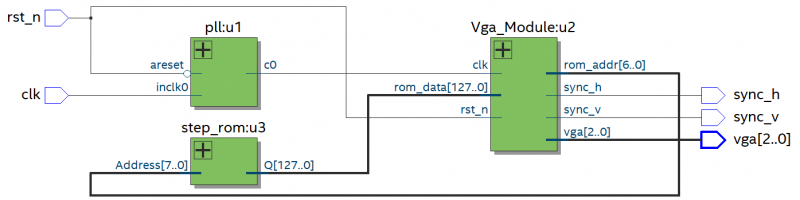

綜合后的設計框圖如下：

1. 雙擊打開Quartus Prime工具軟件；
2. 新建工程：File → New Project Wizard（工程命名，工程目錄選擇，設備型號選擇，EDA工具選擇）；
3. 新建文件：File → New → Verilog HDL File，鍵入設計代碼并保存；
4. 設計綜合：雙擊Tasks窗口頁面下的Analysis & Synthesis對代碼進行綜合；
5. 管腳約束：Assignments → Assignment Editor，根據項目需求分配管腳；
6. 設計編譯：雙擊Tasks窗口頁面下的Compile Design對設計進行整體編譯并生成配置文件；
7. 程序燒錄：點擊Tools → Programmer打開配置工具，Program進行下載；
8. 觀察設計運行結果。

將程序加載到FPGA中，使用VGA線連接液晶顯示器和FPGA底板，觀察顯示現象。小腳丫Logo圖片在顯示屏上移動，到達邊沿后反彈，每次反彈都會顏色改變，共有6中顏色。
