一款高靈敏度，狀態響應快的水流氣泡探測器-MWFD

氣泡探測器主要用于測量水流速度或水位，其核心原理基于?氣泡成核效應?和?壓力傳遞原理?。當電離輻射作用于過冷液態介質時，輻射能量觸發局部氣化形成氣泡，氣泡數量與輻射劑量呈正相關。這一物理效應可直接實現輻射能量的可視化測量，常用于放射性檢測場景。

氣泡水位計通過氣泵向水下通氣管吹氣，形成密閉空腔。當氣泵停止供氣時，水下通氣管口被氣體封住，此時水下壓力通過管道傳遞到壓力傳感器。通過測量壓力差（水頭凈壓值）即可確定水位高度。該技術具有抗腐蝕、低功耗特點，適用于長期監測場景。

若用于水流監測，氣泡探測器可通過檢測氣泡生成頻率或壓力變化推算流速。例如，雷達流量計利用多普勒效應測量水流速度，而氣泡式設備可能通過計算氣泡上升速度間接反映流量，但具體實現方式需結合設備設計細節。

工采網代理的水流氣泡探測器 - MWFD（Minyuan Water Flow Detector）是一款通過高頻電容檢測芯片測量管內液體介電常數的變化：不同電容值反映管內是空氣還是液體，當檢測到空氣時，輸出高電平進行報警。傳感器穿透性強，可以有效克服水管材質不同、管壁較厚、不同液體電導率差異等問題。傳感器測量響應快，較高可達10ms一次檢測周期，配合微處理器算法可在300ms內區分出當前狀態。內置的微處理器芯片，可進行參數校準，溫度補償，檢測算法，報警閾值配置等。

MWFD傳感器使用兩個匹配水管外徑的彈簧作為檢測電極，當液體流過彈簧時，介電常數的變化引起電容變大，傳感器內置的微處理芯片采集到電容數據，依據變化規律來判斷是否是有液體/無液體狀態。MWFD傳感器較快每10ms完成一次采集周期，通過多次采集數據進行分析，可實現300ms以內完成狀態判斷。

兩個彈簧設計采用差分電容檢測原理，將檢測區域約束在彈簧之間，提高檢測靈敏度的同時，有效減小周邊環境干擾。傳感器內嵌算法，實時分析采集數據，動態調整狀態閾值，從而實現對不同TDS液體的檢測。

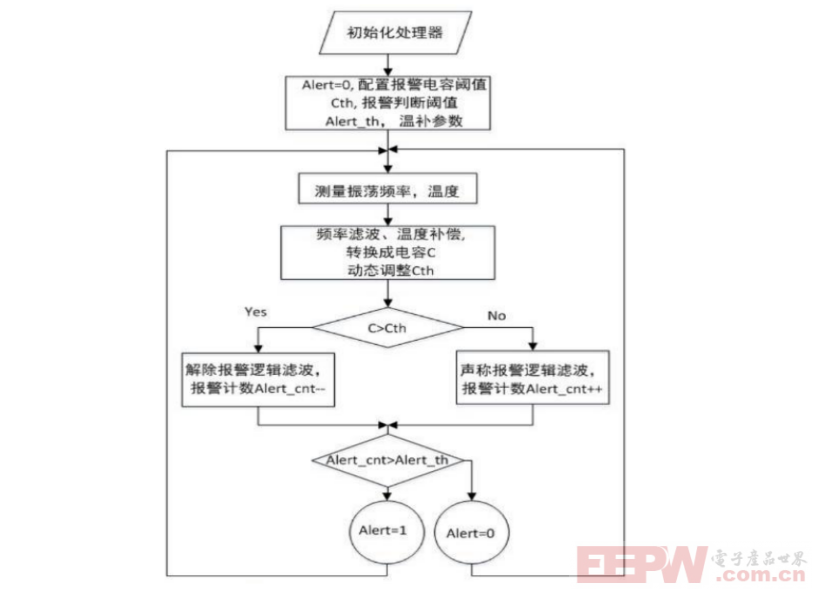

檢測流程：

水流氣泡探測器 - MWFD的產品優勢：

高靈敏度，狀態響應快；

可檢測不同TDS的液體（0-3000ppm）；

可檢測粘稠液體；

非接觸電容檢測方式、高頻激勵穿透性強。

應用場景：

凈飲機、咖啡機、奶茶機、空調、掃地機等智能家電水流氣泡缺水報警；

醫療輸液管、制氧機、呼吸機等水流氣泡檢測；

各種工業、消費類水泵抽液，水管水流氣泡缺液檢測等。

規格參數：

供電電壓：DC 5V±0.25V（紋波 100mV）

工作電流：<10mA

彈簧內徑：φ7mm

流水管徑：φ6~7mm 非金屬介質外壁（可修改閾值適配不同管徑）

工作環境溫度：-20℃~+85℃

存儲溫度：-20℃~+85℃

輸出方式：高低電平輸出，5V 代表報警
