材質貼圖（Texture Mapping）：是在物體著色方面最引人注目、也是最擬真的方法，同時也多為游戲軟件所采用。一張平面圖像（可以是數字化圖像、小圖標或點陣位圖）會被貼到多邊形上，通常把它想象成3D物件的壁紙，亦即將一張2D圖紙"糊"到一個3D表面。如在賽車游戲的開發上，可能也會用這項技術來繪制輪胎胎面及車體涂裝。

1、什么是材質紋理？材質的真相

材質簡單的說就是物體看起來的質地。材質可以看成是材料和質感的結合。在渲染程序中，它是表面各可視屬性的結合，這些可視屬性是指表面的色彩、紋理、光滑度、透明度、反射率、折射率、發光度等。正是有了這些屬性，才能讓我們識別三維中的模型是什么做成的，也正是有了這些屬性，我們計算機三維的虛擬世界才會和真實世界一樣繽紛多彩。我們必須仔細分析產生不同材質的原因，才能讓我們更好的把握質感。材質的真相仍然是光，離開光材質是無法體現的。舉例來說，借助夜晚微弱的天空光，我們往往很難分辨物體的材質，而在正常的照明條件下，則很容易分辨。另外，在彩色光源的照射下，我們也很難分辨物體表面的顏色，在白色光源的照射下則很容易。這種情況表明了物體的材質與光的微妙關系。下面，我們將具體分析兩者間的相互作用。

色彩（包括紋理）

色彩是光的一種特性，我們通常看到的色彩是光作用于眼睛的結果。但光線照射到物體上的時候，物體會吸收一些光色，同時也會漫反射一些光色，這些漫反射出來的光色到達我們的的眼睛之后，就決定物體看起來是什么顏色，這種顏色在繪畫中稱為“固有色”。這些被漫反射出來的光色除了會影響我們的視覺之外，還會影響它周?chē)奈矬w，這就是光能傳遞。當然，影響的范圍不會像我們的視覺范圍那么大，它要遵循光能衰減的原理。另外，有很多資料把Radiosity翻譯成“熱輻射”，其實這也蠻貼切的，因?yàn)槲矬w在反射光色的時候，光色就是以輻射的形式發散出去的，所以，它周?chē)奈矬w才會出現“染色”現象。

光滑與反射

一個物體是否有光滑的表面，往往不需要用手去觸摸，視覺就會告訴我們結果。因?yàn)楣饣奈矬w，總會出現明顯的高光，比如玻璃、瓷器、金屬………而沒有明顯高光的物體，通常都是比較粗糙的，比如磚頭、瓦片、泥土………這種差異在自然界無處不在，但它的產生依然是光線的反射作用，但和上面“固有色”的漫反射方式不同，光滑的物體有一種類似“鏡子”的效果，在物體的表面還沒有光滑到可以鏡像反射出周?chē)奈矬w的時候，它對光源的位置和顏色是非常敏感的。所以，光滑的物體表面只“鏡射”出光源，這就是物體表面的高光區，它的顏色是由照射它的光源顏色決定的（金屬除外），隨著物體表面光滑度的提高，對光源的反射會越來越清晰，這就是在三維材質編輯中，越是光滑的物體高光范圍越小，強度越高。當高光的清晰程度已經接近光源本身后，物體表面通常就要呈現出另一種面貌了，這就是Reflection材質產生的原因，也是古人磨銅為鏡的原理。但必須注意的是，不是任何材質都可以在不斷的“磨練”中提高自己的光滑程度。比如我們很清楚瓦片是不會磨成鏡的，原因是瓦片是很粗糙的，這個粗糙不單指它的外觀，也指它內部的微觀結構。瓦片質地粗糙里面充滿了氣孔，無論怎樣磨它，也只能使它的表面看起來整齊，而不能填補這些氣孔，所以無法成鏡。我們?cè)诰庉嫴馁|(zhì)的時候，一定不能忽視材質光滑度的上限，有很多初學者作品中的物體看起來都像是塑料做的就是這個原因。

透明與折射

自然界的大多數物體通常會遮擋光線，當光線可以自由的穿過物體時，這個物體肯定就是透明的。這里所指的“穿過”，不單指光源的光線穿過透明物體，還指透明物體背后的物體反射出來的光線也要再次穿過透明物體，這樣使我們可以看見透明物體背后的東西。由于透明物體的密度不同，光線射入后會發生偏轉現象，這就是折射。比如插進水里的筷子，看起來就是彎的。不同的透明物質其折射率也不一樣，即使同一種透明的物質，溫度的不同也會影響其折射率，比如當我們穿過火焰上方的熱空氣觀察對面的景象，會發現有明顯的扭曲現象。這就是因?yàn)闇囟雀淖兞丝諝獾拿芏?，不同的密度產生了不同的折射率。正確的使用折射率是真實再現透明物體的重要手段。

2、材質貼圖的作用？

材質貼圖在計算機圖形學中是把存儲在內存里的位圖包裹到3D渲染物體的表面。紋理給物體提供了豐富的細節，用簡單的方式模擬出了復雜的外觀。一個圖像（紋理）被貼(映射)到場景中的一個簡單形體上，就像印花貼到一個平面上一樣。這大大減少了在場景中制作形體和紋理的計算量。例如，可以創建一個球并把臉的紋理貼上去，這樣就不用處理鼻子和眼睛的形狀了。

隨著圖形卡功能越來越強，理論上材質貼圖變得越來越不必要，而三維繪制(渲染)成了常用的工具。但事實上，最近的趨勢是使用更大和更多的紋理圖像，再加上把多幅紋理組合到同個物體的不同角度的復雜技術。(這在實時圖形學中更為重要，因?yàn)橥瑫r(shí)顯示的紋理個數是可用圖形內存容量的函數。)

最后顯示在屏幕上的像素是從紋理的texel中計算的，這由紋理濾波決定。最快的方法是每個像素使用一個texel，線性插值也很常用，還有更復雜的辦法，參看MIPMAP。另外，紋理也可用來決定模型表面的顏色，甚至雙向反射分布函數(BRDF)，從而和光照模型等方法結合起來。

3、有哪些材質貼圖？

1. 貼圖（Texture）：貼圖是指將圖像映射到模型表面以實現細節和紋理效果的技術。常見的貼圖類型包括顏色貼圖、法線貼圖、高光貼圖、環境貼圖等。顏色貼圖用于定義模型表面的基本顏色。法線貼圖用于模擬表面的細節和凹凸感。高光貼圖用于定義模型表面的鏡面高光反射部分，增強光照效果。環境貼圖用于模擬環境光照和反射。

2. 自發光貼圖（Emissive Texture）：自發光貼圖定義了模型表面自身發光的部分。通過給模型的某些區域賦予自發光貼圖，可以使其在渲染時呈現出發光的效果，例如熒光材質或發光紋理效果。

3. 透明貼圖（Opacity Texture）：透明貼圖用于控制模型表面的透明度。通過透明貼圖，可以實現模型局部透明或半透明的效果，如玻璃、水面或植物的葉子等。

4. 凹凸貼圖（Bump/Normal Texture）：凹凸貼圖通過改變模型表面正常的法線方向來模擬凹凸細節。該貼圖可以賦予表面更多的細節和深度感，但不會改變模型的幾何形狀。

5. 環境光遮擋貼圖（Ambient Occlusion Texture）：環境光遮擋貼圖用于模擬環境中光線受阻遮擋的效果。它可以增強模型的凹凸感和陰影效果，使其看起來更真實。

6. 位移貼圖（Displacement Map）：位移貼圖通過改變模型頂點的位置來模擬細節和幾何形狀的改變。與凹凸貼圖不同，位移貼圖可以真實地改變模型的幾何形狀。

7. 粗糙貼圖（Roughness Texture）：粗糙貼圖用于控制模型表面的光滑度。通過調整粗糙貼圖的值，可以實現模型表面的光滑或粗糙的外觀。

8. 金屬貼圖（Metallic Texture）：金屬貼圖用于定義模型表面的金屬屬性。通過調整金屬貼圖的值，可以指定哪些部分是金屬的，哪些是非金屬的。

9. 光照貼圖（Lighting Texture）：光照貼圖用于預定義模型的光照效果。通過給模型應用光照貼圖，可以在渲染時模擬出各種光照條件下的外觀效果。

10. 其他。

4、如何設置3D模型材質貼圖？

很多時候，創建好模型之后，我們都希望給模型應用一些紋理，從而提高模型的真實效果，這些在GLTF在線紋理貼圖工具 (https://gltf.nsdt.cloud) 中可輕松實現。但要注意，GLTF在線紋理貼圖工具會導入所有的模型裝配和組件，保留模型結構，如果你想面向相同的部件，實現不同的紋理/外觀，只需在3D建模軟件中給那些面雕刻不同的顏色。

左側是模型的mesh網格

GLTF在線紋理貼圖工具  (https://gltf.nsdt.cloud) 是一款基于web的在線紋理貼圖工具，使用者根據模型的mesh添加對應的紋理貼圖就可以很輕松的完成模型的紋理編輯。

如何設置Mesh紋理？

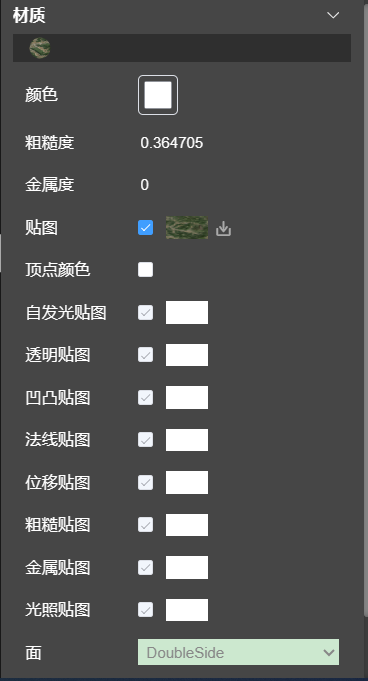

使用者先選擇左側面板的mesh網格，右側就會展示對應的紋理屬性，如圖：

然后根據需設置點擊【紋理】屬性后面的白色按鈕，彈出本地文件選擇框，選擇本地紋理貼圖文件，點擊確定就可以將紋理貼圖添加到對應的Mesh上。

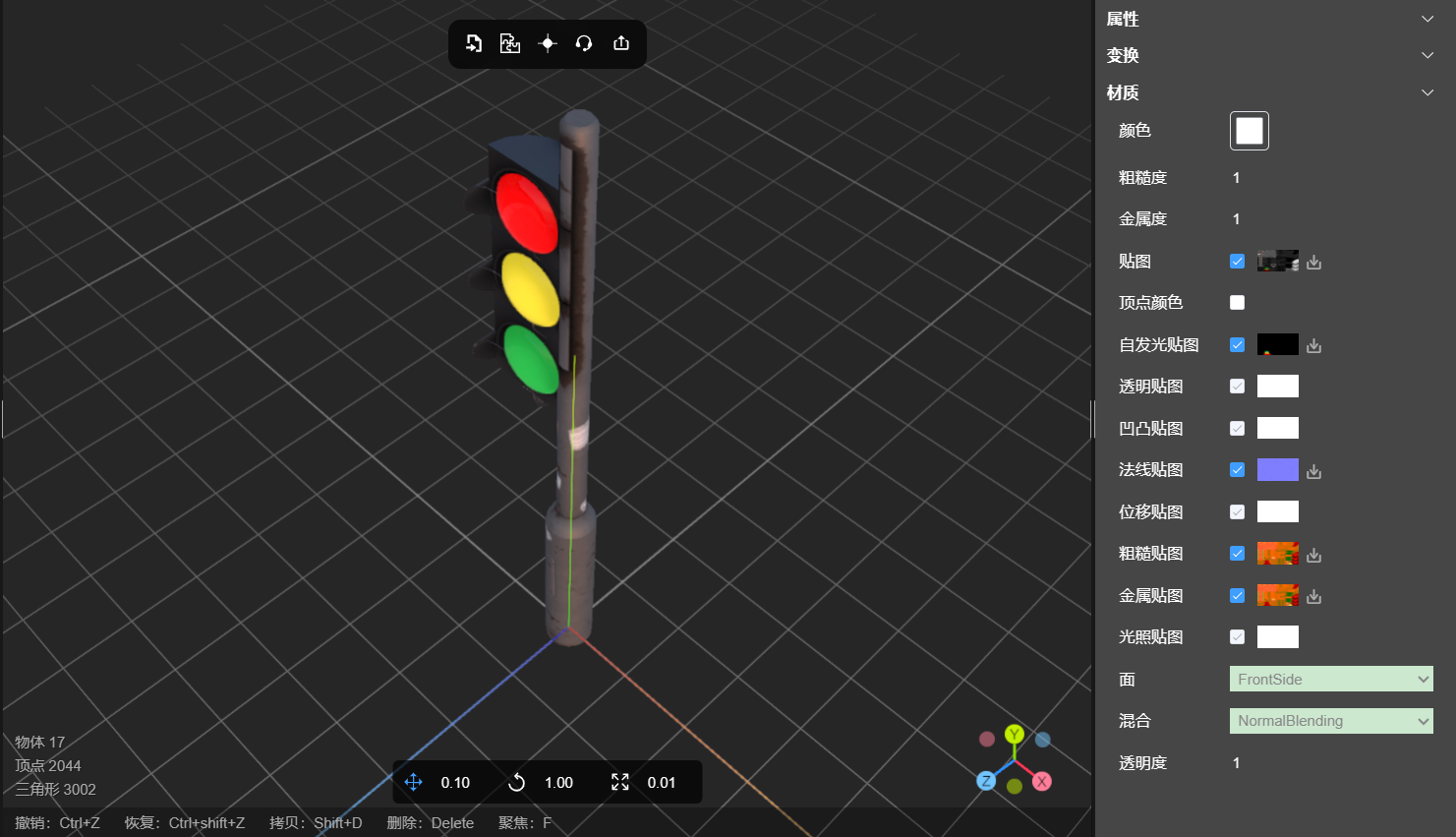

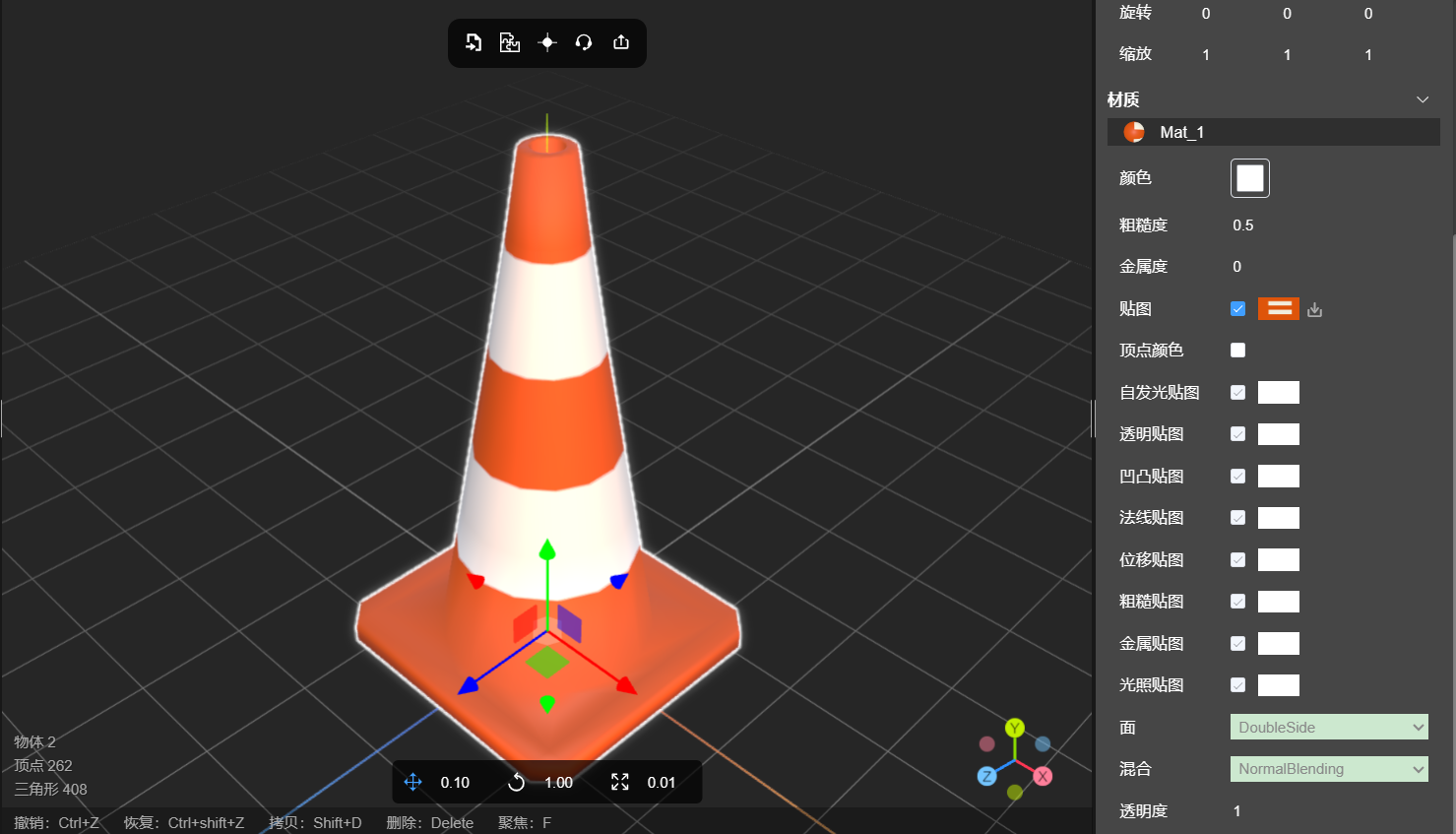

以下是使用GLTF在線紋理貼圖工具  (https://gltf.nsdt.cloud) 設置紋理貼圖的三個實例：

地形紋理交通信號燈雪糕筒

GLTF 編輯器 (https://gltf.nsdt.cloud) 是一個功能強大、易于使用的在線3D模型編輯和查看工具，它支持多種格式的3D模型導入并將模型導出為GLB格式，除了可以對3D模型進行基本屬性的修改之外，還支持對模型原點重置以及模型材質紋理修改。對于3D開發者和設計師來說，GLTF 編輯器 是一個非常有用的工具，可以幫助他們更方便地處理3D模型數據。
