泰克示波器如何測紋波？

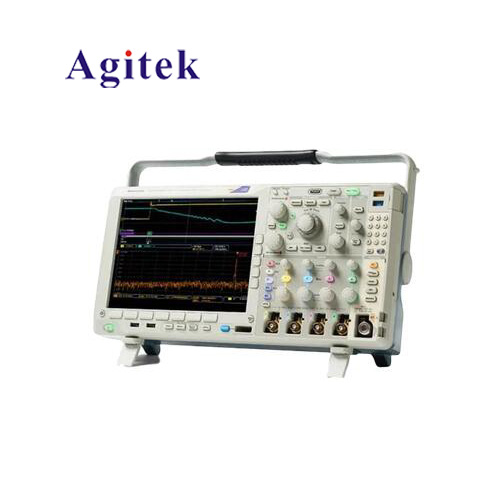

泰克示波器（Tektronix ）是一種廣泛使用的電子測量儀器，它可以用來顯示和分析電信號的波形。在本文中，我將闡述泰克示波器如何測量和分析紋波，紋波作為電源和電路中的一個重要參數，用于評估其質量和穩定性。

首先，我們需要了解什么是紋波。在電源供電和電路中，紋波是指交流信號在直流信號或穩定直流電壓上的波動或漣漪。紋波的存在是由于電源或電路的非完美性，例如電源的濾波器或電容失效，或是存在頻率較高的噪聲等。對于很多應用來說，紋波應該盡量小，以確保電路的穩定工作。

泰克示波器可以通過其垂直通道和水平通道來測量和分析紋波。下面是一些步驟來測量紋波：

1. 連接電源：將待測電源的正負極連接到泰克示波器的通道輸入端。確保連接正確且穩固。

2. 設置垂直通道：在泰克示波器的垂直控制面板上，選擇合適的量程和增益，以便使紋波明顯可見但不超過通道的動態范圍。適當?shù)牧砍毯驮鲆嬖O(shè)置有助于提高紋波的分辨率。

3. 設置水平通道：在泰克示波器的水平控制面板上，選擇適當?shù)臅r間基準和水平縮放。時間基準決定了波形橫向的時間刻度，而水平縮放定義了波形的水平大小。選擇適當?shù)臅r間基準和水平縮放可以確保紋波在示波器屏幕上有合適的顯示。

4. 觀察紋波：打開泰克示波器，并觀察屏幕上的波形顯示。紋波通常呈現為波形上下的周期性起伏，其振幅表示紋波的大小。通過調整垂直通道的增益和水平通道的縮放，可以更清晰地看到紋波，并從波形中讀取其振幅。

5. 量化紋波：泰克示波器通常提供額外的測量功能，可以直接量化紋波的振幅。通過在示波器菜單中選擇相應的測量功能，如增大、計算、平均值等，可以準確地測量和顯示紋波的振幅數值。這些測量功能可提供更精確和可重復的結果。

除了測量紋波的振幅，泰克示波器還可以提供其他有用的分析功能，以幫助進一步了解紋波性質。例如，示波器可以通過選擇合適的觸發源和觸發條件提供穩定的波形顯示，以便更好地分析紋波的特征和變化。此外，示波器還可以進行頻譜分析，以確定紋波的頻率特性。

綜上所述，泰克示波器是一種有效測量和分析紋波的工具。通過正確設置通道和控制參數，以及利用其提供的測量和分析功能，可以準確地測量紋波的振幅和其他相關特性。這有助于評估電源和電路的穩定性，并采取適當?shù)拇胧﹣頊p小紋波，以確保設備的正常運行
