基于CNC齒輪測量中心的齒條滾刀測量
加入技術交流群

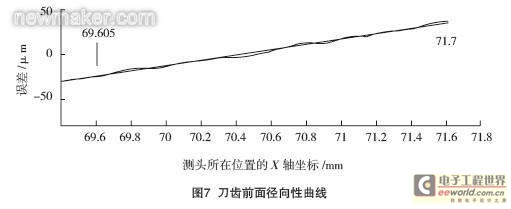

容屑槽的周節誤差是以容屑槽來標注同一頭上的各齒來進行誤差計算的。國家標準GB/T 6084—2001關于滾刀容屑槽周節誤差的規定：容屑槽相鄰周節差是在滾刀分度圓附近的同一圓周上，兩相鄰周節的最大差值。測量滾刀容屑槽周節誤差時，需要將測頭手動調整到1號齒的刀齒前方的齒槽內，該齒即為容屑槽周節誤差計算的基準齒，將X軸的坐標值控制在滾刀分度圓半徑處，Y軸的坐標值控制為0，Z軸坐標值保持不變，主軸旋轉連續掃描Zk個容屑槽周節，其實測誤差曲線如圖8 所示。
容屑槽的導程誤差可分為滾刀容屑槽為直槽的刀齒前面與內孔軸線的平行度和螺旋槽的導程誤差，國家標準GB/T6084—2001關于滾刀直槽的刀齒前面與內孔軸線的平行度的規定：直槽的刀齒前面與內孔軸線的平行度是在靠近分度圓處的測量范圍內，容納實際前面的2 個平行于理論前面的平面間的距離；螺旋槽的導程誤差是在靠近分度圓處的測量范圍內，容屑槽前面與理論螺旋面的偏差。齒條滾刀由于其螺旋升角為0，測量容屑槽的導程誤差時，將X 軸的坐標值控制在滾刀的分度圓半徑處，Y軸坐標值控制為0，若容屑槽為直槽則其主軸保持靜止不動，只需控制Z 軸的上升運動即可，如容屑槽為螺旋槽則需控制主軸的旋轉和Z 軸的上升運動。其實測誤差曲線如圖9所示。
外圓的徑向圓跳動誤差反映的是滾刀徑向的綜合偏差，國家標準GB/T6084—2001關于滾刀外圓的徑向圓跳動誤差的規定：滾刀全長上，齒廓到內孔中心線距離的最大差值。測量齒條滾刀外圓的徑向圓跳動時，自動將X 軸坐標運動到0，Y軸坐標運動到齒頂外側附近進行頂刃的搜索，搜索到的頂刃所在齒為起測齒，控制測頭能夠有效壓到頂刃刃口上， X軸和Y軸的坐標值保持不變，由于齒條滾刀的螺旋升角為0，則其 Z軸坐標保持不變，只需控制主軸旋轉掃描即可。其實測誤差曲線如圖10所示。
基于坐標測量原理的CNC齒輪測量中心能快速、準確、自動地測量齒條滾刀的螺旋線誤差、齒形誤差、刀齒前面徑向性、容屑槽周節誤差、容屑槽導程誤差、外圓徑向跳動誤差等項目，具有測量誤差項豐富、操作簡單、測量效率高等顯著優點。
